sdr qcm 5 construction

[seattlegrace]

salut!

je ne comprends pas comment le prof a trouvé le 2eme trait pour trouver le sommet de l'image dans la construction géométrique du qcm 5 de la sdr

je pense avoir compris que le rayon qui arrive et qui semble aller vers le foyer objet objet à droite de la lentille, va ressortir pparallèle à l'axe optique.
mais je ne comprends pas tous vient le second "trait" permettant de définir le sommet de l'image?

merci bcp:-)

[Kro]

Salut salut
Alors rappelles toi, tu as 3 rayons à tracer.
le premier: il n'est pas dévié. Il par du sommet de l'objet et passe par le centre optique O
le deuxième: il part du sommet de l'objet parallèlement à l'axe optique puis passera ensuite par le foyer image.
le troisième: passe par le foyer objet puis sort parallèlement à l'axe optique

Si tu les traces tu vas t'apercevoir qu'ils ne se croisent pas. Il va donc falloir les prolonger de part et d'autre pour voir où ils se croisent et faire apparaitre l'image. Essais directement, tu comprendras mieux.

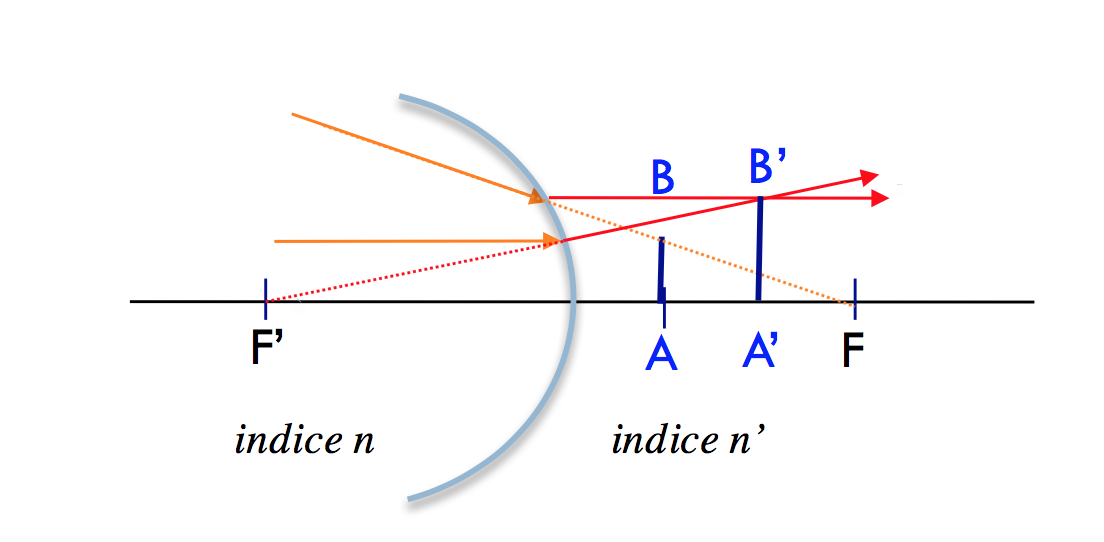

On se retrouve avec quelque chose comme ça:

Dis moi si tu as compris

[seattlegrace]

Oui d'accord jj'ai compris après arriver à le refaire malheureusement ce sera plus compliqué...
merci bcp!
