Relation amplitude-impédance

[Mew]

Salut !

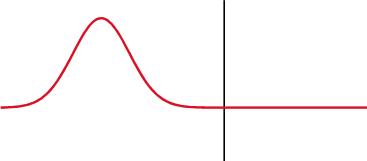

Alors j'ai un peu de mal à comprendre comment, dans le cours sur les ondes et plus particulièrement la partie avec l'impédance, on passe des différentes amplitudes aux formules avec l'impédance des milieux traversés. C'est à dire que je ne comprends pas pourquoi Ar = Z1 - Z2 , At = 2 Z1 et Ai = Z1 + Z2. Et cette dernière relation me pose particulièrement problème parce qu'elle me semble un peu moins cohérente que les autres : en fait, je ne comprends pas comment l'amplitude de l'onde incidente peut varier en fonction de l'impédance du deuxième milieu traversé alors qu'on se trouve dans le milieu incident lorsqu'on considère cette amplitude Ai (?).

Merci !

[Zorro00]

Coucou
en fait Ar n'est pas égal à Z1 - Z2, de même pour Ai qui n'est pas égal à Z1+Z2.
Il faut vraiment réfléchir en fonction des rapports, c'est le RAPPORT de Ar sur Ai qui donne Z1-Z2/Z1+Z2 tu vois ce que je veux dire ? De même pour le coeff de transmission.

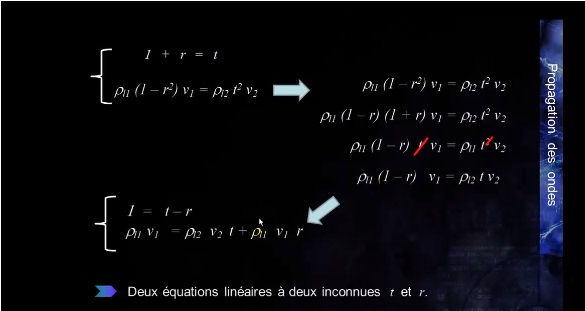

Ce sont des formules assez complexe à trouver, je t'ai un screen d'une partie de la démonstration (#WTF)


Retiens bien cette notion de rapport

[Mew]

Ok ! Je me contenterai d'apprendre les formules comme ça alors merciii
