Dérivations, vecteur et projections

[AM-BA]

Bonsoir!!

J'ai un problème avec les projections des dérivations par rapport au vecteur unitaire -> je comprend pas grand chose! si quelqu'un veut bien m'éclairer c'est cool!

[dMarie]

Coucou!

Alors en gros c'est des math:

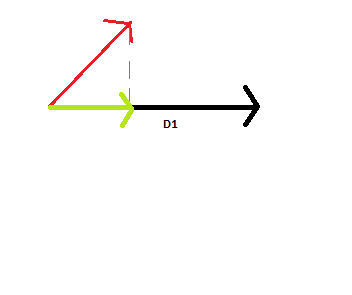

Sans titre.png (2.02 Kio) Vu 162 fois

Alors tu as ton courant électrique (flèche rouge) qui a un sens et une intensité. Pour pouvoir les mesurer tu va faire une projection orthogonal de ce courant sur une de tes dérivations de référence (ici D1 représenté par la flèche noire).
Cette projection orthogonale (flèche verte) va te permettre de calculer le sens et l'intensité de ton courant:
Le sens: il est positif si ta projection va dans le même sens que la dérivation. Donc ici le courant est positif
L'intensité : elle correspond à la longueur de ta projection.

Cela par contre n'est valable que pour les dérivations frontales: D1,D2,D3, avR, avF, avL
Pour les dérivations précordiale on utilise pas ce système

Est-ce que c'est plus clair?

[ExAO]

Je confirme ce qu'a dit Marie
