(RESOLU) QCM 2 roneo 7

[Chloette]

Coucou !!!

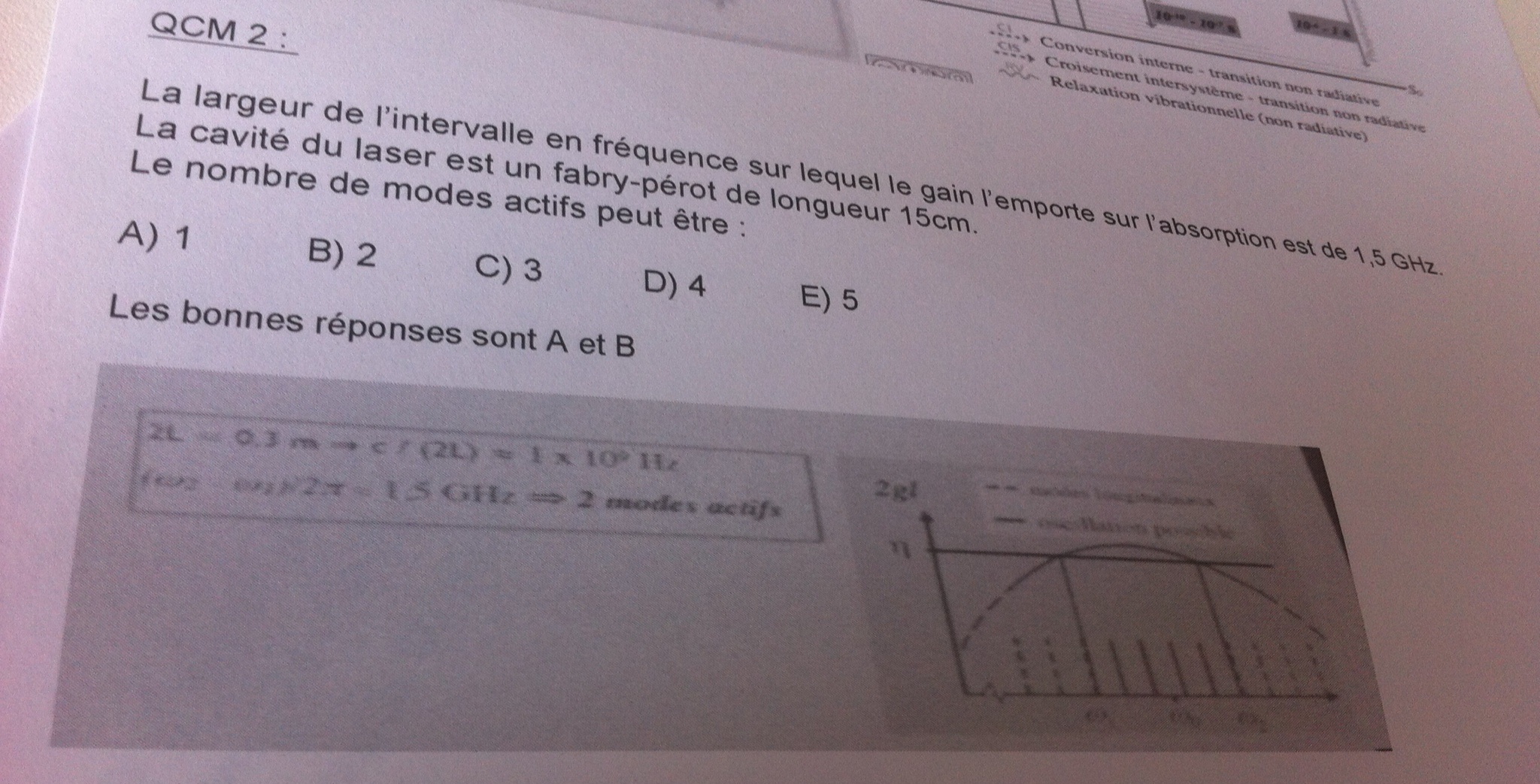

Alors j'ai un soucis de comprehension avec ce QCM2 .. Je comprend pas comment on obtient O,3....
Et le developpement du calcul.. NO CAPITO...

Quelqu'un voudrais bien me détailler/ecpliquer unnpeu le truc ?

Merci !!!!!!

[Mewtwo]

Salut !

C'est tout simple. J'ai fait une explication ici sur l'exemple du cours : viewtopic.php?f=598&t=57829 que tu peux aussi retrouver en plus détaillé dans la fiche.

Pour résoudre sans comprendre :

STEP 1 : Tu dois calculer la fréquence de résonance fondamentale υ_r de ta cavité : elle vaut c/2L. c/2L = 10⁹ Hz = 1 GHz.

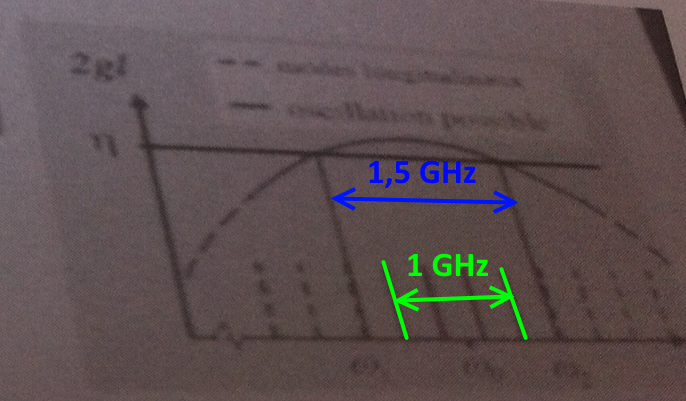

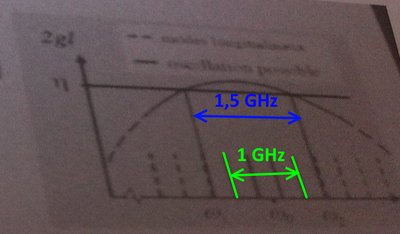

STEP 2 : La largeur de l'intervalle en fréquence sur lequel le gain l'emporte sur l’absorption est 1,5 Ghz (tu vois sur le schéma c'est quand 2gl > η).

Tu dois te débrouiller avec une fréquence de résonance fondamental de 1 GHz sur un intervalle de 1,5 GHz. Grossièrement, un espace de 1 GHz comme ça correspond à l'espace entre 2 pics (pleins) situés dans l'intervalle autorisé de 1,5 GHz.

Tu vois bien que tu n'as que comme possibilité 1 ou 2 pics qui correspondent aux modes actifs possibles, tu ne peux pas placer plus d'une υ_r dans cet intervalle.

J'espère que c'est plus clair.

[Chloette]

D'accord je crois avoir compris

Ici dans l'énoncé on nous a donnée 1,5 GHz = la largeur de l'intervalle où le gain l'emporte sur l'absorption ... Quelque soit le chiffre que l'on aura, on aura toujours "4 barres pleine" au sein de ce domaine ??
Et on obtient 0,3 en faisant 1,5/5 ??
Exemple si notre largeur d'intervalle vaut 2 GHz alors on obtient 0,4 ?
PS: Désolé si je dis des grosses bêtises..mais je veut comprendre !

Par contre je ne comprend pas une partie de ta phrase :

Tu vois bien que tu n'as que comme possibilité 1 ou 2 pics qui correspondent aux modes actifs possibles, tu ne peux pas placer plus d'une υ_r dans cet intervalle.

J'espère que c'est plus clair.

Pour 2 pic, d'accord je vois de quoi tu parle mais alors pour le 1 je comprend pas... tu as divisé 1GHz en plusieurs morceau ?

En tout cas MERCIII pour ta réponse super rapide

[Mewtwo]

Ici dans l'énoncé on nous a donnée 1,5 GHz = la largeur de l'intervalle où le gain l'emporte sur l'absorption ... Quelque soit le chiffre que l'on aura, on aura toujours "4 barres pleine" au sein de ce domaine ??

Non, ce n'est qu'un schéma qui veut montrer sans exhaustivité qu'il y a certaines fréquences d'oscillation (pics) possible au sein de la largeur de l'intervalle en fréquence. En revanche tu vois que l'espace entre les pics est constant.

Et on obtient 0,3 en faisant 1,5/5 ??

Je ne comprends pas pourquoi tu insistes sur un "0,3" qui n'apparaît pas dans le développement...

A la rigueur tu peux diviser 1,5 GHz (largeur de l'intervalle) par la fréquence de résonance fondamental qui te donne 1,5 justement pour que tu repères à peu près qu'il y a 1 ou 2 modes actifs au maximum, je considère que c'est simplement pour faciliter la mise en place d'un petit schéma rapide.

Faisons ton exemple :

<------------2GHz------------>
|----1GHz----|----1GHz----|

Les modes actifs doivent être chacun espacé d'une fréquence de résonance fondamentale de 1 GHz, tu peux en faire rentrer 3 dans l'exemple ce qui te donne 3 modes actif au maximum. Je ne peux pas être plus clair pour le coup...

Pour 2 pic, d'accord je vois de quoi tu parle mais alors pour le 1 je comprend pas... tu as divisé 1GHz en plusieurs morceau ?

Tu as vu qu'on peut avoir deux modes actifs au maximum, ça t'autorise aussi à n'en avoir qu'un... ^^

En tout cas MERCIII pour ta réponse super rapide

Je t'en prie, n'hésite pas si tu as encore besoin d'aide.

[Chloette]

J'AI COMPRIS !!!!!!!!!

Juste une dernière question, comment on fait pour connaître w1 ou w2 (ou v1 ou v2)? ça sera donnée dans l'énoncé ?

En tout cas merciii !!!!!

[Mewtwo]

Super alors !

:arrow: Juste une dernière question, comment on fait pour connaître w1 ou w2 (ou v1 ou v2)? ça sera donnée dans l'énoncé ?

Oui heureusement. Le prof n'a pas expliqué comme faire en plus donc on s'en fout. ^^

Bonne soirée, n'oublie pas de passer en résolu.

[Sarahikeni]

Désolé de remonter un peu le truc... Mais comment on trouve le 1 GHZ (je trouve 2GHZ moi)
Merci

[Mewtwo]

Désolé de remonter un peu le truc... Mais comment on trouve le 1 GHZ (je trouve 2GHZ moi)
Merci

C'est la fréquence de résonance fondamentale, elle vaut c/2L comme je l'ai expliqué précédemment et comme j'en ai fait la démonstration sur l'autre post.

N'oublie pas ici L = 0,15 m (la longueur de la cavité) mais 2L = 0,3 m (car tu fais un aller-retour donc 2 fois la longueur de la cavité).

[Sarahikeni]

Oups c'est bon je me suis perdue toute seule, j'ai compris, mais je ne comprends toujours pas comment arriver au resultat des modes actifs

[Mewtwo]

Comme je l'ai dit sur l'autre post je ferai une fiche complémentaire, bonne soirée.
