Ronéo 12 qcm 3

[Eden777]

Bonjour !

J'ai cherché un post à ce propos mais j'ai pas trouvé !
Ça doit sûrement être une question bête mais je ne comprends pas comment on fait pour retrouver la bonne courbe ..
Je pensais que c'était la C mais la bonne réponse c'est la D ..
Est ce que quelqu'un peut me donner la méthode à appliquer face à ce genre de qcm pour retrouver la bonne courbe pression/volume correspondante ?

Merci d'avance !

[Snape]

Salut ! Tu pourrais remettre le qcm ?

[Val42B]

Coucou

Il faut que tu sois précis et carré ; voilà comment je fais :
- tu prends la première courbe, celle qu'on te donne
- tu marques les points reconnaissables (OE, FE, OA, FA) et la pression qui leur correspond
- tu traces au brouillon la courbe Pression-volume qui devrait y correspondre en t'aidant des points que tu as noté avant et de leur pression
- tu retrouves dans les propositions celle qui correspond

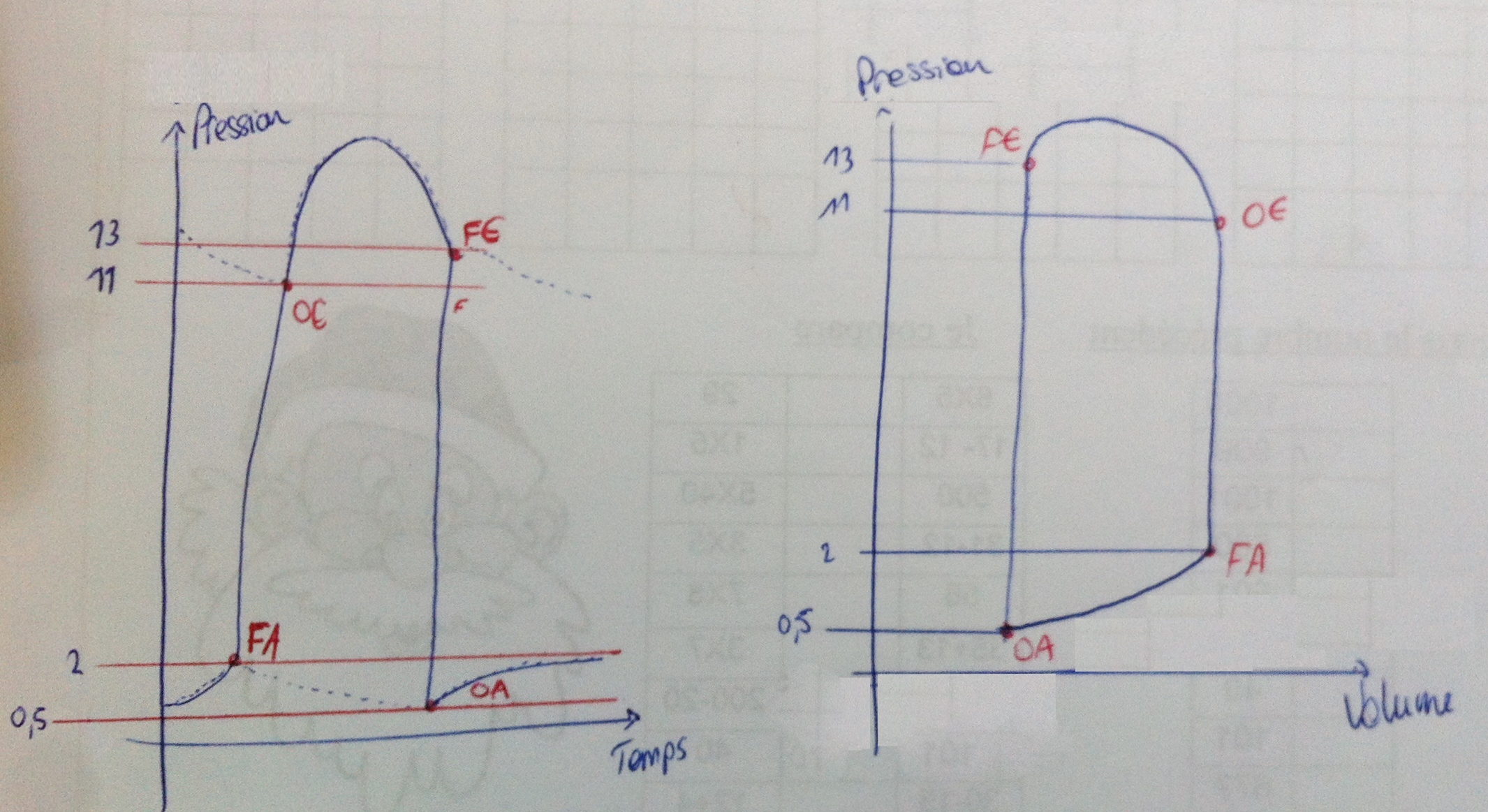

est-ce que ce dessin (mal fait) t'aide ?

Je pense que tu t'es embrouillé entre OE et FE en haut de la courbe.

[Eden777]

Oh c'est parfait merciiii

Snape tu as encore besoin de la photo du qcm ? C'est ce que la tutrice a (très bien) dessiné haha
