roneo 7 schema 15 membre sup

[Dorys]

Bonjour,
J'ai un gros souci avec ce schema, j'arrive pas à comprendre comment l'angle de l'inscisure carpienne se retrouve ouvert en arriere alors que dans la roneo il l'est en avant (et sur un autre schema en dedans mais un post est ouvert pour ca). Pour moi vu que c'est une vue mediale l'angle doit s'ouvrir "vers nous" non ?
De plus je pense que le schema est en partie faux puisque si je ne me trompe pas on devrait voir la styloide en arriere plan nope ?

Merci pour vos reponses

[Watt]

D'accord avec toi

[chacha20122012]

UP

[TORRM]

Salut !!

Purée il bug à mort le fofo (ou c'est moi.. )

Bref, pour ce schéma je pense qu'on nous présente la vue médiale d'un radius "gauche" et quoiqu'il en soit la direction "arrière" est fausse, car l'angle de l'articulation avec le carpe s'ouvre en avant de 10°, ce qui fais que l'incisure carpienne n'est pas visible sur une vue postérieure .

Je pense que c'est ça , à conf

[Hygie]

Bonjour

Non c'est bien ça, le schéma est correct. Je n'ai pas trouvé d'autres schémas de cette vue pour vous l'expliquer alors j'ai pris en photo un radius .. j'espère que ça vous aidera

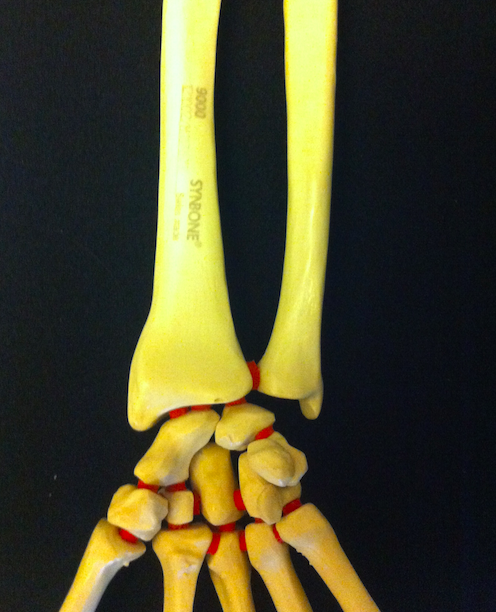

1) Sur la vue de face du radius, on voit bien au niveau de sa face médiale l'articulation radio-ulnaire inférieure.
Le haut est en haut, et la droite (=partie latérale) est à gauche

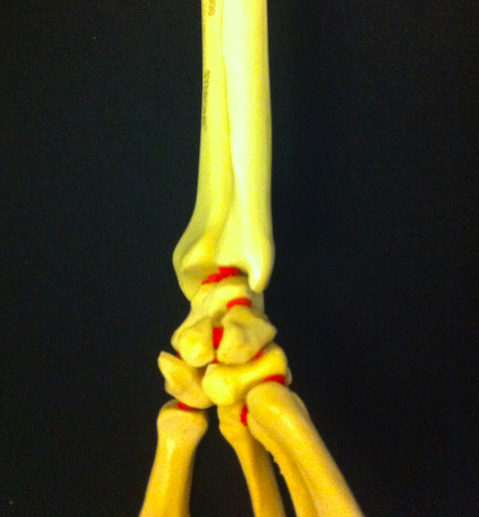

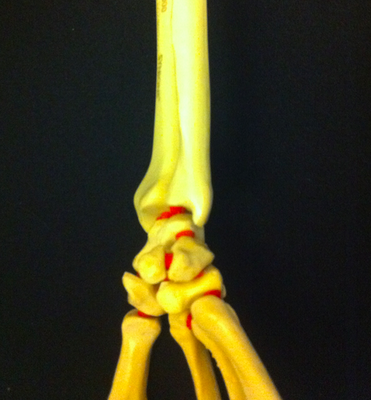

2)Sur la vue médiale du radius, la surface articulaire apparait en avant (ici cachée par l'ulna). Néanmoins, vous avez raison l'angle de 10° devrait bien être vers nous mais c'est pas possible à représenter sur un schéma en 2D
Le haut est en haut, et l'arrière est bien à droite.

Pour passer de la première image à la deuxième on fait pivote le radius de 45° dans le sens des aiguilles d'une montre

Est-ce que c'est mieux ?

[TORRM]

Merciii !

Aaah ok, purée je la voyais pas si médiale l'incisure carpienne

Donc si on est sur une vue médiale du "radius droit" la stlyloïde sera plutôt en avant comme sur le schéma finalement ??

Donc pour être sur

l'angle de 10° avec l'horizontale en avant, s'ouvre en avant et aussi en dedans "sur une vue médiale" et "sur une vue antérieure"
l'angle de 20° avec la verticale en dedans, ce sera "sur une vue antérieure"

Est ce bien ça???

[Hygie]

Re

Donc si on est sur une vue médiale du "radius droit" la stlyloïde sera plutôt en avant comme sur le schéma finalement ??

La styloïde de l'ulna est en avant sur la photo alors que la styloïde du radius est tout en arrière et un peu plus bas

l'angle de 10° avec l'horizontale en avant, s'ouvre en avant et aussi en dedans "sur une vue médiale" et "sur une vue antérieure"
l'angle de 20° avec la verticale en dedans, ce sera "sur une vue antérieure"

Oui voila c'est ça

[TORRM]

Re

Donc si on est sur une vue médiale du "radius droit" la stlyloïde sera plutôt en avant comme sur le schéma finalement ??

La styloïde de l'ulna est en avant sur la photo alors que la styloïde du radius est tout en arrière et un peu plus bas

Suis je bête ...oui oui elle est postèrieure la styloïde du radius sur une vue médiale.... Merciii!

Merci beaucoup pour moi c'est perfect!!

[Hygie]

[Dorys]

Merci Hygie pour ta reponse ^^ puisque c'est bon pour TORRM je passe en resolu
